PP 플라스틱 펜 배럴 압출 생산 라인

PP 플라스틱 펜 배럴 압출 생산 라인

1. 개요

이 PP 펠렛 단색 및 다색 플라스틱 펜 배럴 압출 생산 라인은 볼펜, 젤 펜, 수채화 펜, 마커 펜 및 기타 플라스틱 펜 배럴을 위해 특별히 개발된 매우 효율적이고 자동화된 장비입니다. 폴리프로필렌(PP) 펠릿을 주원료로 사용하고 성숙한 압출 성형 기술을 채택하여 라인은 뛰어난 외관, 높은 치수 정확도 및 안정적인 생산 효율성을 갖춘 단색, 2색 및 다색 공압출 플라스틱 펜 배럴을 유연하게 생산할 수 있습니다. 문구 제조 기업의 대규모 표준화 생산에 널리 사용됩니다.

생산 라인에는 고정밀 압출기, 특수 성형 금형, 3D 전기 냉각수 탱크, 서보 구동 운반 및 절단 기계가 통합되어 있습니다. 자동 온도 제어 시스템, 자동 공급 시스템 및 지능형 제어 시스템을 갖추고 있어 완전 연속 자동화 생산을 실현합니다. 낮은 정밀도, 고르지 못한 색상, 일관되지 않은 절단 길이 등 기존 펜 배럴 생산에서 흔히 발생하는 문제를 효과적으로 해결합니다. 완성된 펜 배럴은 매끄러운 표면, 균일한 벽 두께 및 풀 컬러를 특징으로 하며 문구 산업의 품질 표준을 완벽하게 충족합니다.

2. 주요 원료 : PP 펠렛

생산 라인은 식품 등급 또는 범용 PP 폴리프로필렌 펠릿을 채택합니다. 이는 다음과 같은 장점을 지닌 플라스틱 펜 배럴에 이상적인 재료입니다.

- 탁월한 가공 성능: 우수한 용융 유동성, 넓은 가공 온도 범위(180~260°C), 안정적인 압출, 재료 파손, 기포 또는 타는 현상이 발생하기 쉽지 않습니다.

- 신뢰할 수 있는 제품 성능: 적당한 강성, 우수한 인성, 내마모성, 무독성, 무취이며 조립, 인쇄 및 표면 처리에 적합합니다.

- 비용 효율성: 널리 공급되고 경제적입니다. 단색 제품의 경우 컬러 마스터배치를 추가할 수 있으며, 다색 공압출로 2차 착색 없이 원스텝 성형이 가능합니다.

- 환경 친화적이고 재활용 가능: PP 소재는 녹색 생산 요구 사항에 따라 재활용이 가능합니다.

3. 핵심 장비 구성 및 매개변수

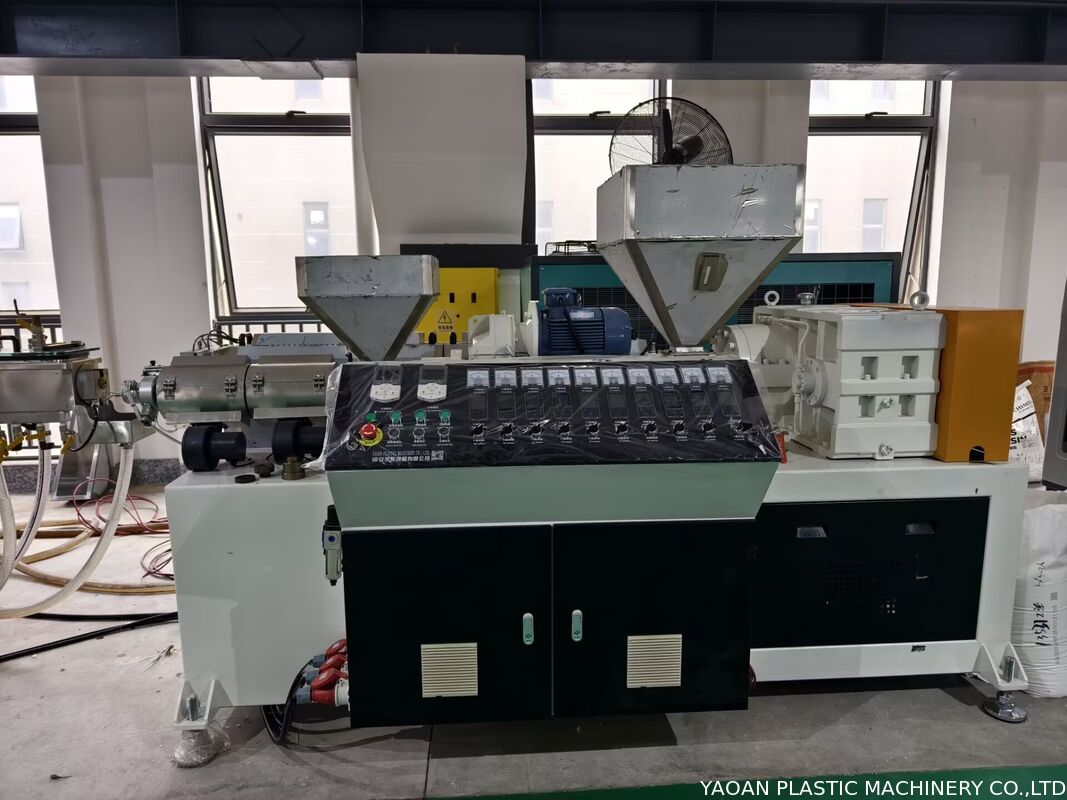

3.1 단일 스크류 압출기(주 기계)

압출기는 PP 펠렛 가소화를 위해 특별히 설계되어 충분한 용융과 균일한 혼합을 보장합니다.

- 나사: 직경 55mm / 65mm, L/D 비율 28:1 / 30:1, 질화 및 연마 처리된 38CrMoAlA 합금강으로 제작되었습니다.

- 배럴: 독립된 공랭식 또는 수냉식을 사용한 부분 가열, 온도 제어 정확도 ±1°C.

- 구동 시스템: 가변 주파수 모터, 전력 7.5~15kW, 안정적인 작동 및 저소음.

- 공급 시스템: 호퍼 건조기를 갖춘 자동 진공 로더로 완제품의 수분을 제거하고 기포를 방지합니다.

3.2 특수성형금형

다이는 펜 배럴 모양, 벽 두께 및 색상 효과를 보장하는 핵심 구성 요소입니다.

- 단색 다이: 고품질 금형강으로 제작, 매끄러운 러너 디자인, 벽 두께 0.8~1.5mm 범위에서 조정 가능, 치수 오류 ≤0.05mm.

- 다색 공압출 다이: 다층 복합 러너 구조로, 색상 혼합이 없고 투명한 색상 레이어로 2색 또는 3색 공압출을 지원합니다.

- 다이 조정: 벽 두께 균일성을 위한 미세 조정 메커니즘 장착; 금형 교체는 30~60분 이내에 완료됩니다.

3.3 3D 전기 물탱크

3D 전기 냉각수 탱크는 정밀한 냉각과 성형을 구현하여 휘어짐과 변형을 방지합니다.

- 3D 조정: 상하, 좌우, 앞뒤 방향의 전기 조정, 위치 정확도 ±0.1mm.

- 냉각 시스템: 사전 냉각, 주 냉각 및 성형 구역; 제어 가능한 온도 20~30°C의 순환 냉각수.

- 재질 : 304 스테인레스 스틸, 부식 방지 및 청소가 용이합니다. 길이 3~5m 맞춤 가능.

3.4 서보 운반 및 절단기

고정밀 서보 모터로 구동되어 매우 높은 절단 정확도를 보장합니다.

- 서보 시스템: 압출기와 동기 속도 연결, 운반 속도 1-15m/min, 무단계 조절 가능.

- 절단 정확도: 광전 포지셔닝을 사용한 폐쇄 루프 제어, 길이 오류 ≤±0.1mm.

- 절단 도구: 카바이드 커터, 버나 변형 없이 플랫 절단을 제공합니다.

- 제어: 터치스크린 작동, 길이 설정 지원, 생산량 계산 및 자동 정지.

4. 자동제어 시스템

전체 라인은 PLC 및 터치스크린 중앙 집중식 제어를 채택합니다.

- 압출기, 다이, 물탱크의 실시간 온도 모니터링 및 자동 조정.

​

- 압출 속도, 운반 속도, 절단 속도를 동시에 제어합니다.

​

- 재료 부족, 과부하, 과열 및 다이 막힘과 같은 결함에 대한 자동 경보.

​

- 빠른 제품 전환을 위해 여러 세트의 생산 매개변수를 저장합니다.

5. 완전한 생산 공정

1. 원료 준비: PP 펠렛을 컬러 마스터배치와 혼합하고 건조시킨 후 자동으로 압출기에 공급합니다.

​

2. 가소화 및 압출: PP 재료가 압출기에서 녹아 가소화됩니다.

​

3. 성형 압출: 다이를 통해 용융 압출하여 연속적인 펜 배럴 패리슨을 형성합니다.

​

4. 냉각 및 성형: 패리슨을 3D 전기 물탱크에서 냉각 및 고정합니다.

​

5. 운반 오프: 냉각된 펜 배럴은 서보 운반 기계에 의해 안정적으로 운반됩니다.

​

6. 정밀 절단: 펜 배럴을 고정된 길이로 정확하게 절단합니다.

​

7. 수집 및 마무리: 후속 연삭, 인쇄 및 조립을 위해 수집된 완제품입니다.

6. 장점

- PP 펠릿에 대한 적응성이 넓어 단색 및 다색 생산이 가능합니다.

​

- 높은 정밀도: 절단 오류 ≤±0.1mm, 완제품 통과율 ≥99%.

​

- 고효율: 생산 능력은 8시간당 30,000~50,000개입니다.

​

- 안정적인 장비 성능, 낮은 고장률, 쉬운 작동 및 유지 관리.

​

- 냉각수를 재활용하여 에너지 절약 및 환경 보호.

7. 적용사양

- 펜 배럴 직경: 6~12mm(맞춤 설정 가능)

​

- 펜 배럴 길이: 80~150mm(조정 가능)

​

- 유형: 중공 펜 배럴, 솔리드 펜 배럴

​

- 색상 : 단색, 2색, 3색 공압출

​

- 용도 : 젤펜, 볼펜, 수채펜, 마커펜 등

8. 적용 범위

이 생산 라인은 브랜드 생산 및 OEM 가공을 위한 문구 제조업체 및 플라스틱 가공 공장에 적합합니다. 소규모 배치 다중 사양 생산과 대규모 연속 생산을 모두 지원하며 고급 문구, 학생 문구 및 사무용품 분야에서 널리 사용될 수 있습니다.
